Caudalímetros de resonancia magnética M-PHASE 5000

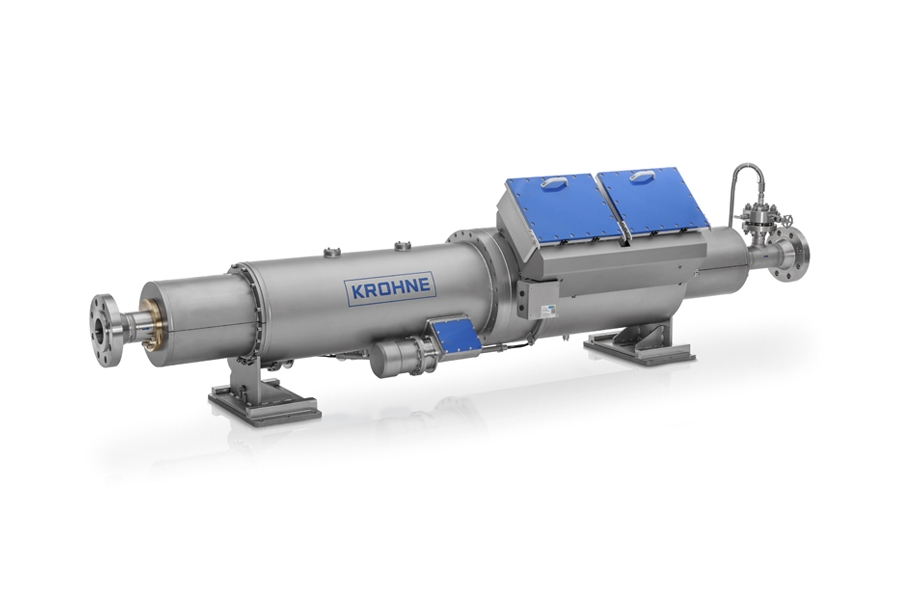

El M-PHASE 5000 de KROHNE es un caudalímetro multifase de resonancia magnética para la medida simultánea de petróleo, gas y agua en aplicaciones upstream en la industria del petróleo y gas.

Permite la medida simultánea de caudales de petróleo, gas y agua en un solo equipo basado en un único principio de medida. El M-PHASE 5000 está diseñado para el uso en entornos críticos y puede emplearse para la prueba de pozos, el aseguramiento de flujo y la asignación. El M-PHASE 5000 elimina la necesidad de separadores de pruebas y es una alternativa ideal a los caudalímetros multifase tradicionales que utilizan fuentes radiactivas, y también a los caudalímetros multifase de separación.

En la medida por resonancia magnética, los átomos de hidrógeno adheridos a las moléculas de petróleo, gas y agua se magnetizan y, a continuación, se excitan por efecto de los pulsos de radiofrecuencia. Los átomos de hidrógeno responden a los pulsos y envían de vuelta ecos que se graban. La amplitud de los ecos y su velocidad de decaimiento se utilizan para calcular las velocidades de caudal. La diferencia en las propiedades de la resonancia magnética permite diferenciar entre las velocidades de caudal de petróleo, gas y agua.

El caudalímetro multifase tiene una caracterización de fluidos completa en línea que elimina la necesidad de muestreo y los procesos de manejo de las muestras asociados. Tiene un amplio rango dinámico de velocidades de caudal (rangeabilidad superior a 1:60) y un alto grado de precisión. El caudalímetro compensa automáticamente los cambios en las condiciones de proceso como, por ejemplo, la salinidad del agua. El M-PHASE 5000 es compatible con una vasta gama de regímenes de caudal. El diseño de paso integral prácticamente elimina la caída de presión. El caudalímetro cuenta con las interfaces Modbus y Ethernet además de las homologaciones IECEx y ATEX Zona 1.

Características destacadas del producto

• Caracterización de fluidos en línea completamente automatizada: el manejo de muestras ya no es necesario con la consiguiente reducción de los costes operativos del equipo

• Medida de caudal en un amplio rango dinámico

  • Fracción de gas por volumen: 0...98%; corte de agua: 0...100%

  • Apto para relaciones agua-líquido elevadas (hasta el 100%)

• Insensible a la arena, incrustaciones, cera y contaminación

• Diseño de paso integral: sin partes móviles, sin desgaste, sin caída de presión

• Sensores de presión y temperatura integrados

• Soluciones personalizadas disponibles, por ej. configuración móvil, marco, colector

• Modbus vía RS 485 y Ethernet (otras interfaces bajo pedido)

Aplicaciones típicas

Aplicaciones upstream en la industria del petróleo y gas

• Prueba de pozos: instalaciones móviles y fijas
• Optimización de la producción (extracción por inyección de gas, inyección de agua, detección de irrupción de agua)
• Aseguramiento de flujo (detección de obstrucciones debidas a cera, hidratos, asfaltenos)
• Asignación de producción
• Control del rendimiento de pozos
• Medida de caudal con relaciones agua-líquido elevadas
• Sustitución de separadores de pruebas
